注塑模具的七大组成部分

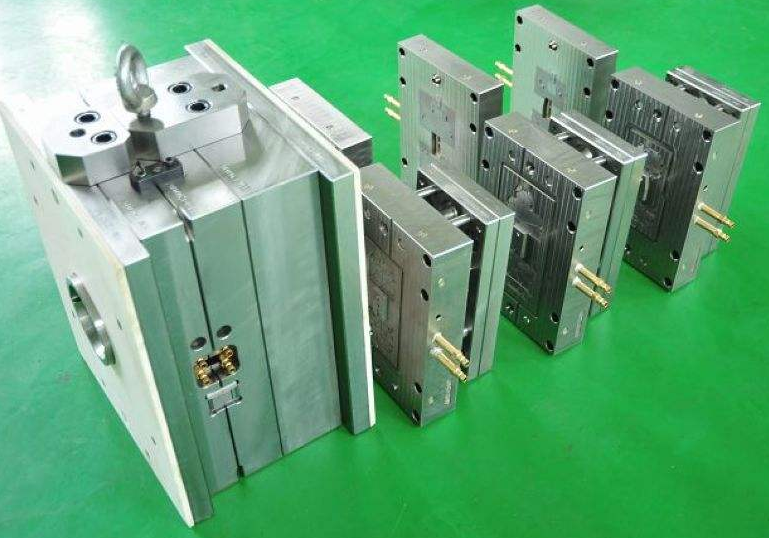

注塑模的基本结构根据其使用功能,可分为:成型零件、浇注系统、导向机构、顶出装置、侧向分型与抽芯机构、冷却加热系统和排气系统等七个部分。

1.成型零件它是指构成模具型腔的零件。

主要包括:凸模、凹模、型芯、成型杆、成型环及镶块等零件。

2.浇注系统它是指模具中从注塑机喷嘴开始到型腔为止的塑料流动通道。

普通浇注系统是由主流道、分流道、浇口、冷料穴等组成。

3.导向机构在塑料模具中,主要有定位、导向、承受一定侧压力的作用,保证动、定模合模准确。合模导向机构由导柱、导套或导向孔(直接开在模板上)、定位锥面等组成。

4.顶出装置主要起将制件从模具中顶出的作用,由顶杆或顶管或推板、顶出板、顶杆固定板、复位杆及拉料杆等组成。

5.侧向分型与抽芯机构6.冷却加热系统7.排气系统。
