模具的基本知识介绍

模具种类很多，根据加工对象和加工工艺可分为：

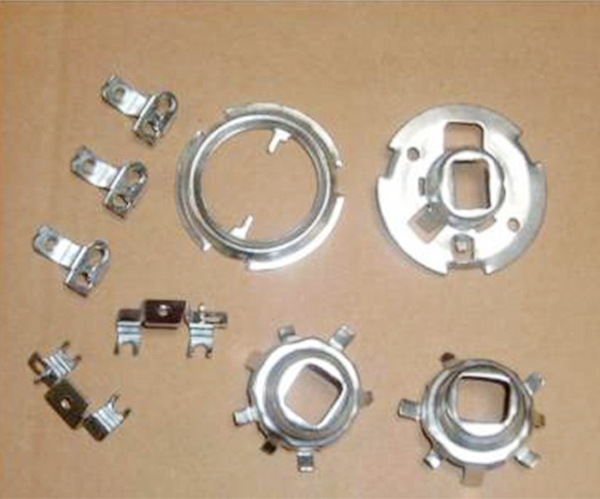

①加工金属的模具。

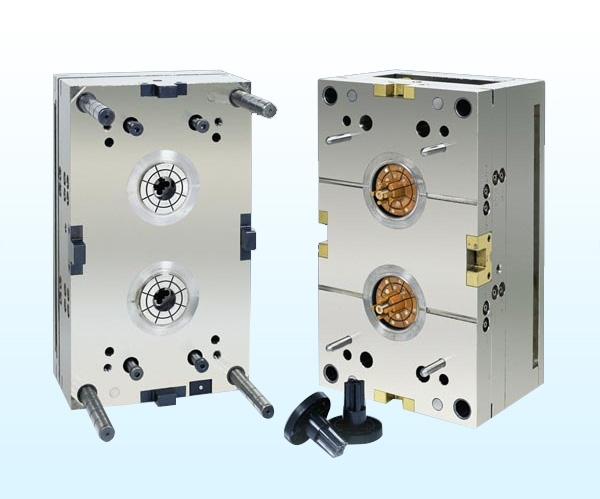

②加工非金属和粉末冶金的模具。包括塑料模(如双色模具、压塑模和挤塑模等)、橡胶模和粉末冶金模等。根据结构特点，模具又可分为平面的冲裁模和具有空间的型腔模。模具一般为单件，小批生产。

生产流程

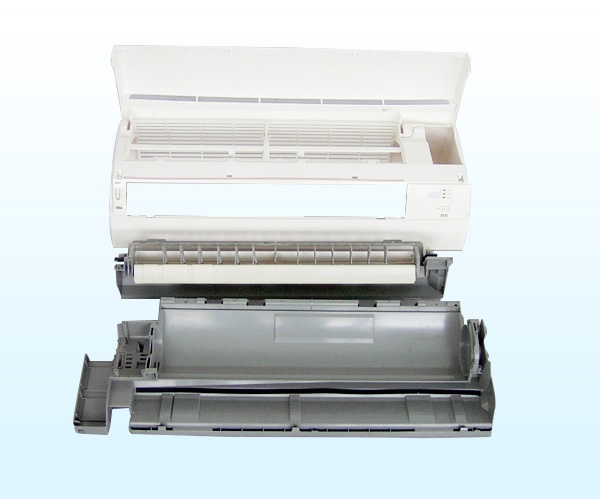

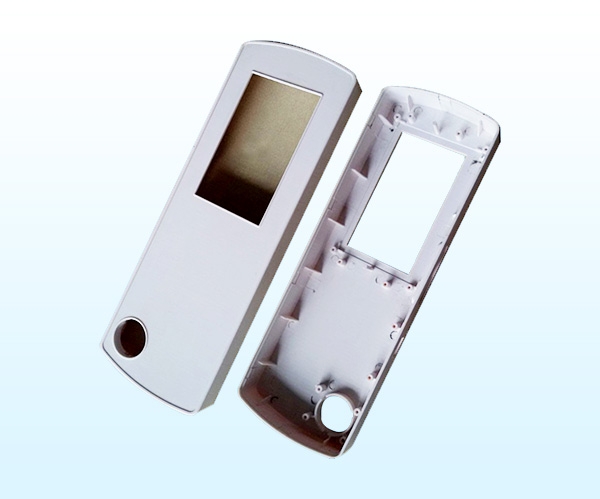

模具就是一个模型，按照这个模型做出产品来,但是模具是怎样生产出来的呢，可能除了模具专业人士大多数回答不出来.模具已经在我们生活当中起了不可替代的作用,我们的生活用品大部分离不开模具，如,电脑,电话机,传真机,键盘，杯子等等这些塑胶制品就不用说了,另外像汽车和摩托发动机的外罩也是用模具做出来的，光一个汽车各种各样的模具就要用到2万多个.所以说现代生活模具的作用不可替代.只要批量生产就离不开模具。

那么模具是怎样做成的呢?

下面对现代模具生产流程做一个简单的介绍。

1、ESI（EarlierSupplierInvolvement供应商早期参与）：此阶段主要是客户与供应商之间进行的关于产品设计和模具开发等方面的技术探讨，主要的目的是为了让供应商清楚地领会到产品设计者的设计意图及精度要求，同时也让产品设计者更好地明白模具生产的能力，产品的工艺性能，从而做出更合理的设计。

2、报价（Quotation）：包括模具的价格、模具的寿命、周转流程、机器要求吨数以及模具的交货期。（更详细的报价应该包括产品尺寸重量、模具尺寸重量等信息。）

3、订单（PurchaseOrder）：客户订单、订金的发出以及供应商订单的接受。

4、模具生产计划及排工安排（ProductionPlanningandScheduleArrangement）：此阶段需要针对模具的交货的具体日期向客户作出回复。

5、模具设计（Design）：可能使用的设计软件有Pro/Engineer、UG、Solidworks、AutoCAD、CATIA等

6、采购材料

7、模具加工（Machining）：所涉及的工序大致有车、锣（铣）、热处理、磨、电脑锣（CNC）、电火花（EDM）、线切割（WEDM）、坐标磨（JIGGRINGING）、激光刻字、抛光等。

8、模具装配（Assembly）

9、模具试模（TrialRun)

10、样板评估报告（SER）

11、样板评估报告批核（SERApproval）

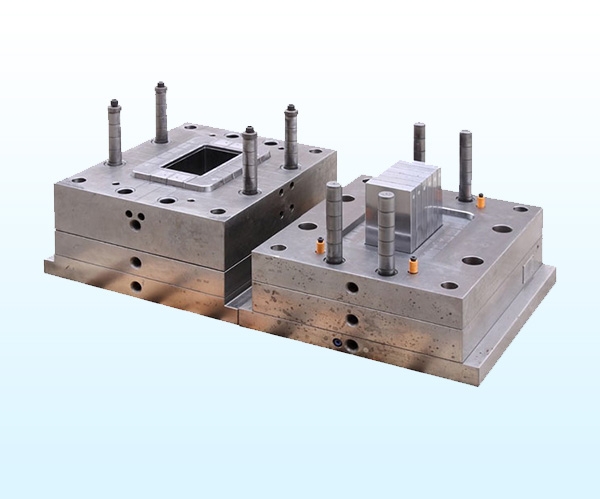

模具制造

模具设计制作的要求是：尺寸精确、表面光洁；结构合理、生产效率高、易于自动化；制造容易、寿命高、成本低；设计符合工艺需要，经济合理。

模具结构设计和参数选择须考虑刚性、导向性、卸料机构、定位方法、间隙大小等因素。模具上的易损件应容易更换。对于塑料模和压铸模，还需要考虑合理的浇注系统、熔融塑料或金属流动状态、进入型腔的位置与方向。为了提高生产率、减少流道浇注损失，可采用多型腔模具，在一模具内能同时完成多个相同或不同的制品。在大批量生产中应采用高效率、高精度、高寿命的模具。

冲压模应采用多工位级进模，可采用硬质合金镶块级进模，以提高寿命。在小批量生产和新产品试制中，应采用结构简单、制造快、成本低的简易模具，如组合冲模、薄板冲模、聚氨酯橡胶模、低熔点合金模、锌合金模、超塑性合金模等。模具已开始采用计算机辅助设计(CAD)，即通过以计算机为中心的一整套系统对模具进行最优化设计。这是模具设计的发展方向。

模具制造按结构特点，分为平面的冲裁模和具有空间的型腔模。冲裁模利用凸模与凹模的尺寸精确配合，有的甚至是无间隙配合。其他锻模如冷挤压模、压铸模、粉末冶金模、塑料模、橡胶模等都属于型腔模，用于成形立体形状的工件。型腔模在长、宽、高3个方向都有尺寸要求，形状复杂，制造困难。模具生产一般为单件、小批生产，制造要求严格、精确，多采用精密的加工设备和测量装置。

平面冲裁模可用电火花加工初成形，再用成形磨削，坐标磨削等方法进一步提高精度。成形磨削可用光学投影曲线磨床，或带有缩仿、修打砂轮机构的平面磨床，也可在精密平面磨床上采用专用成形磨削工具磨削。坐标磨床可用于模具的精密定位，以保证精密孔径和孔距。也可用计算机数控(CNC)连续轨迹坐标磨床磨削任何曲线形状的凸模和凹模。型腔模多用仿形铣床加工、电火花加工和电解加工。将仿形铣加工与数控联合应用和在电火花加工中增加三向平动头装置，都可提高型腔的加工质量。电解加工中增加充气电解可提高生产效率。

工艺性能

模具的制造一般都要经过锻造、切削加工、热处理等几道工序。为保证模具的制造质量，降低生产成本，其材料应具有良好的可锻性、切削加工性、淬硬性、淬透性及可磨削性；还应具有小的氧化、脱碳敏感性和淬火变形开裂倾向。

1．可锻性：具有较低的热锻变形抗力，塑性好，锻造温度范围宽，锻裂冷裂及析出网状碳化物倾向低。

2．退火工艺性：球化退火温度范围宽，退火硬度低且波动范围小，球化率高。

3．切削加工性：切削用量大，刀具损耗低，加工表面粗糙度低。

4．氧化、脱碳敏感性：高温加热时抗氧化怀能好，脱碳速度慢，对加热介质不敏感，产生麻点倾向小。

5．淬硬性：淬火后具有均匀而高的表面硬度。

6．淬透性：淬火后能获得较深的淬硬层，采用缓和的淬火介质就能淬硬。

7．淬火变形开裂倾向：常规淬火体积变化小，形状翘曲、畸变轻微，异常变形倾向低。常规淬火开裂敏感性低，对淬火温度及工件形状不敏感。

8．可磨削性：砂轮相对损耗小，无烧伤极限磨削用量大，对砂轮质量及冷却条件不敏感，不易发生磨伤及磨削裂纹。

使用性能

1.密度小：塑料密度小，对于减轻机械设备重量和节能具有重要的意义，尤其是对车辆、船舶、飞机、宇宙航天器而言。

2.比强度和比刚度高：塑料的绝对强度不如金属高，但塑料密度小，所以比强度(σb/ρ)、比刚度(E/ρ)相当高。尤其是以各种高强度的纤维状、片状和粉末状的金属或非金属为填料制成的增强塑料，其比强度和比刚度比金属还高。

3.化学稳定性好：绝大多数的塑料都有良好的耐酸、碱、盐、水和气体的性能，在一般的条件下，它们不与这些物质发生化学反应。

4.电绝缘、绝热、绝声性能好。

5.耐磨和自润滑性好：塑料的摩擦系数小、耐磨性好、有很好的自润滑性，加上比强度高，传动噪声小，它可以在液体介质、半干甚至干摩擦条件下有效地工作。它可以制成轴承、齿轮、凸轮和滑轮等机器零件，非常适用于转速不高、载荷不大的场合。

6.粘结能力强。

7.成型和着色性能好。

维护和保养

1：模具长时间使用后必须磨刃口，研磨后刃口面必须进行退磁，不能带有磁性，否则易发生堵料。模具使用企业要做详细记载、统计其使用、护理(润滑、清洗、防锈)及损坏情况，据此可发现哪些部件、组件已损坏，磨损程度大小，以提供发现和解决问题的信息资料，以及该模具的成型工艺参数、产品所用材料，以缩短模具的试车时间，提高生产效率。应在注塑机、模具正常运转情况下，测试模具各种性能，并将最后成型的塑件尺寸测量出来，通过这些信息可确定模具的现有状态，找出型腔、型芯、冷却系统以及分型面等的损坏所在，根据塑件提供的信息，即可判断模具的损坏状态以及维修措施。

2：弹簧等弹性零件在使用过程中弹簧最易损坏，通常出现断裂和变形现象。采取的办法就是更换，在更换过程中一定要注意弹簧的规格和型号，弹簧的规格和型号通过颜色、外径和长度三项来确认，只有在三项都相同的情况下才可以更换。弹簧以进口的质量为佳。

3：模具使用过程中冲头易出现折断、弯曲和啃坏的现象，冲套一般都是啃坏的。冲头和冲套的损坏一般都用相同规格的零件进行更换。冲头的参数主要有工作部分尺寸、安装部分尺寸、长度尺寸等。

4：紧固零件，检查紧固零件是否松动、损坏现象，采取的办法是找相同规格的零件进行更换。

5：压料零件如压料板、优力胶等，卸料零件如脱料板、气动顶料等。保养时检查各部位的配件关系及有无损坏，对损坏的部分进行修复，气动顶料检查有无漏气现象，并对具体的情况采取措施。如气管损坏进行更换。

要对模具几个重要零部件进行重点跟踪检测：顶出、导向部件的作用是确保模具开合运动及塑件顶出，若其中任何部位因损伤而卡住，将导致停产，故应经常保持模具顶针、导柱的润滑(要选用最适合的润滑剂)，并定期检查顶针、导柱等是否发生变形及表面损伤，一经发现，要及时更换；

完成一个生产周期之后，要对模具工作表面、运动、导向部件涂覆专业的防锈油，尤应重视对带有齿轮、齿条模具轴承部位和弹簧模具的弹力强度的保护，以确保其始终处于最佳工作状态；

随着生产时间持续，冷却道易沉积水垢、锈蚀、淤泥及水藻等，使冷却流道截面变小，冷却通道变窄，大大降低冷却液与模具之间的热交换率，增加企业生产成本，因此对流道的清理应引起重视；

对于热流道模具而言，加热及控制系统的保养有利于防止生产故障的发生，故而尤为重要。

损耗原因

1、模具主要工作零件的材料的问题，选材不当。材料性能不良，不耐磨；模具钢未经精炼，具有大量的冶炼缺陷；凸凹模，锻坯改锻工艺不完善，遗存有热处理隐患。

2、模具结构设计问题，冲模结构不合理。细长凸模没有设计加固装置，出料口不畅出现堆集，卸料力过大使凸模承受交变载荷加剧等。

3、制模工艺不完善，主要表现在凸、凹模锻坯内在质量差，热处理技术及工艺有问题，造成凸、凹模淬不透，有软点及硬度不均。有时产生微裂纹、甚至开裂，研磨抛光不到位，表面粗糙度值过大。

4、无润滑或有润滑但效果不佳。
